科氏流量儀表

為近十年來發展速度僅次于超聲的一種流量儀表，年增長率約為6%。美國艾默生集團(Emerson)旗下的高準(Micro Motion)公司于上世紀七十年代首先推出產品，至今已銷售了60萬臺科氏流量計，應用于各領域。并已在我國上海浦東建立了研發基地。

為近十年來發展速度僅次于超聲的一種流量儀表，年增長率約為6%。美國艾默生集團(Emerson)旗下的高準(Micro Motion)公司于上世紀七十年代首先推出產品，至今已銷售了60萬臺科氏流量計，應用于各領域。并已在我國上海浦東建立了研發基地。

一、原理

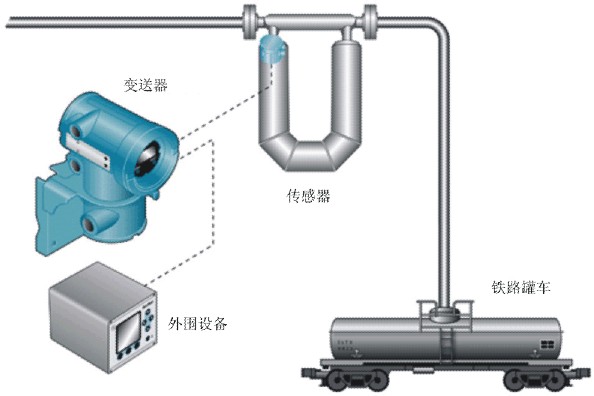

如流體質量m在直線運動時又處于旋轉體系中，將產生與流速V及質量m成正比的科氏力，測得力的大小即可知流量大小。然而在旋轉運動中測科氏力十分困難，目前的產品都是在一個U形管中部激振管道（圖2），其中的流體產生的科氏力使U形管二側產生方向相反的扭曲，扭曲的幅度與流量成正比。用光學或電磁方法測出扭曲的幅度即可知質量流量l
的大小。

二、特點

⑴ 以直接準確測質量流量，準確度可高達±0.2%，密度準確度可達±0.0002g/CC；

⑵ 儀表內無任何阻力件，可測二相流體，但不宜用于測液、氣二相流；

⑶對流速分布不敏感，無需前直管長度安裝要求，仍具有很高準確度；

⑷溫度范圍-240℃~200℃，壓力（4~40MPa），不適用于高溫、低壓流體；

⑸量程比可達100:1；

⑹易產生另點漂移；

⑺壓損受粘度影響較大，屬于壓損較大的流量儀表；

⑻因其工作原理，口徑一般僅200毫米，高度已達2米；但德國E+H的巧妙設計當口徑為250毫米，高度僅為0.7米；

⑼價格較貴，均為相同口徑電磁流量計的5~8倍；

⑽由于基于振動原理工作，外界的振動對其影響較大。

三、應用領域

因管道中無任何阻力件，又不受流體導電率的限制，且無安裝直管段長度要求，所以應用領域較廣泛，可以測多種流體，如牛頓流體、各種漿液、懸浮液、液化氣。在當前現場直管段不足，又要求較高準確度的情況下，科氏流量儀表顯示了獨特的優越性。已廣泛用于石油、石油化工、精密化工、食品、造紙、制藥、橡膠等工業。

四、發展方向

⑴提高智能功能：美國高準公司（Micro
Motion）宣布采用MVD（多變量數字）技術推出了3711型氣體流量計算機，系統涵蓋了APIMPS、AGA8的有關標準的氣體數據；

⑵溫度壓力補償：當溫度、壓力改變較大時，科氏流量儀表的剛度會受到影響，應進行補償，以確保較高的準確度；

⑶減弱振動影響：外界的振動（如泵、管路系統、機械振動、水力噪聲等）都會影響科氏流量儀表的工作，在設計時應采取抑制措施，如MFS-1000設計安裝時采取了隔振措施。

⑷減小零點漂移：要盡力減小兩根測量管的不對稱性，出廠時應進行動平衡測試，然后進行補償，安裝時需減小附加在測量管上的應力，加強維護，清除測量管內的沉淀物。
