卡套接頭及其安裝詳解

1、 工作原理
卡套接頭是通過螺紋互鎖來壓迫卡套，而卡套使管子均勻變形從達到密封的效果。 如圖 1所示。

2、 特點
卡套接頭連接非常簡單，只需要一只記號筆和兩把扳手就可以完成安裝，而且 便于檢修，可以反復拆裝。 卡套接頭的密封性好、潔凈度高，因此常用于高純氣體管路。≤2”的卡套接頭，公稱壓力可達20MPa以上。 卡套接頭還具有可檢測性，可以用專門的間隙檢測來檢查是否擰緊。

3、材質
除了常見的SUS316，還有黃銅、鋁、合金、碳鋼、尼龍、PTFE、PFA、鈦等材質。需要說明的是，一般廠家都沒有SUS304的。

4、品牌
名氣較大、比較常用的品牌有美國的SWAGELOK（中文名稱“世偉洛克”，其卡套接頭技術上在占據地位，其品牌成了卡套接頭的代名詞，美國Parker公司的A-LOK；韓國的HY-LOK、SUPER-LOK、D-LOK、DK-LOK；日本的FUJKIN（富士金），日本的IHARA公司的BI-LOK。
目前生產卡套接頭的廠家比較多，國內也有一些廠家在生產，有的魚目混珠，因此訂貨之前一定要同業主確認好品牌。

5、常用型式
按作用不同可分為：直通接頭（UNION）、彎頭（ELBOW）、三通（TEE）、大小頭（REDUCER）、四通（UNION CROSS）、管帽（CAP）、堵頭（PLUG）、轉換接頭（CONNECTOR、ADAPTER）等。
按接頭的連接方式可分為：

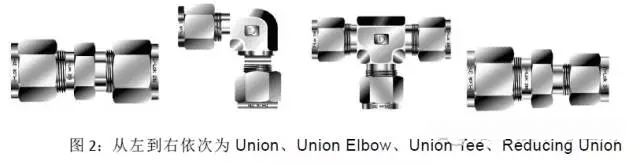

（1）Tube to Tube Union（所有接口都是LOK，常用的，如圖2）；

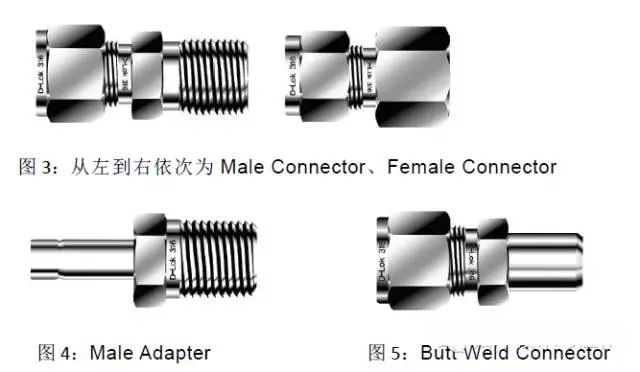

（2）Tube to Male/Female Pipe（有一個接口是絲口、其他接口是LOK，如圖3）；
（3）Tube Stub Adapter（有一端是TUBE短管，如圖4）；
（4）Tube to Weld End（有一端是用來焊接的短管，可以是TUBE管，也可以是PIPE管，如圖5）；
（5）其他。

6、采購注意事項

（1）卡套接頭（包括轉換接頭）規格型號比較多，訂貨時一定要寫清楚名稱、規格和材質，好寫上廠家的訂購號，例如1/2"的SUS 316 Union Elbow（卡套彎頭）的訂單號，SWAGELOK是SS-810-9，DK-LOK是DL-8-S。

（2）實際上TUBE官有英制（如1/8"、1/4"、3/8"、3/4"、1"）和公制（如3、8、15、20、25mm）兩種（都是指管外徑），不過常用的是英制。因此同TUBE配套的卡套接頭也有英制和公制之分，訂貨時應說明。

（3）對于有螺紋端的卡套（或轉換接頭），要區分管螺紋的類型，比較常用的有兩種；NPT（60度圓錐管螺紋，美標產品常用）和PT（55度圓錐管螺紋，國內常用，日本也用得較多）。不同類型的管螺紋混用，可能擰不到位，造成泄漏或隱患；有的即使擰到位了，有可能以后拆不下來。

（4）卡套接頭中的卡套是一次性易耗品，經常會因為保管不善丟失，或者施工錯誤（變更）需要更換，因此要訂一些備用的前卡套（Front Ferrule）和后卡套（Back Ferrule）。
