新能源應用——燃料電池技術閥門與系統解決方案
Dated Dec 13, 2021
在燃料電池領域有很多的應用，從固定系統（備用電源，熱電聯產）到車用燃料電池系統，以及相應的用于電堆和整體系統的測試平臺，都可以用到我們的流體控制產品和集成的系統方案。我們的應用包括：安全切斷、換向、調節、氣體流量監測和控制，冷卻系統流量監測與控制，系統背壓調節等。
氫氣流量計

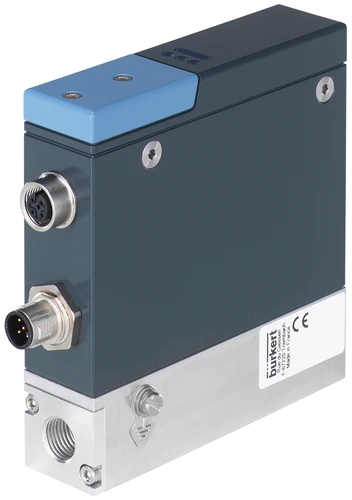

8742 型氣體質量流量控制器 (MFC) / 流量計 (MFM) 適合各種應用，例如金屬和玻璃生產或加工、發酵過程、測試臺或灌裝系統和包裝機。8742 型提供兩款選購：該版本具有不同的模擬和數字（通信）接口，還有帶有完全基于 CANopen 接口的版本。第二種版本適合集成至現有的 CANopen 網絡，或者組合 ME43 型現場總線網關，集成至工業以太網或現場總線的所有通用工業標準。該版本專為具有多個控制段的應用量身打造。最多 32 個 MFC/MFM 可以連接至現場總線網關。ME43 型可將內部基于 CANopen 的通信傳輸到工業以太網或現場總線標準。質量流量控制器/流量計可以隨時在 büS 和 CANopen 通信之間進行切換。8742 型可以根據需要配置為 MFM 或 MFC。設備最多可以存儲四條校準曲線。直接位于氣流中的熱 MEMS 傳感器具有極快的響應時間和最高測量精度，同時能持久穩定地校準。Bürkert 生產的直動式比例閥作為執行器具有極高的響應靈敏度。集成 PI 控制器，令 MFC 具備卓越的控制特性。得益于高 IP 防護等級和防爆等級，使得 8742 型設備尤其適用于惡劣的應用環境。
氣體質量流量控制器（MFC）/氣體質量流量計（MFM）
- 0.010 lN/min 到 160 lN/min 的額定流量范圍
- 極高的精度和可重復性，響應時間非常快
- 流量校準持久穩定
- 配置記憶卡簡化了設備的更換工作
- 可選：ATEX II 類3G/D 或 USP VI 級、FDA、EC 1935 合格標志
常規技術數據
產品特點
材料
基體不銹鋼或鋁
外殼壓鑄鋁（噴漆）
密封件FKM 或 EPDM（取決于氣體）
尺寸參見 “4. 尺寸”在第 4 頁
總質量約 950 g（不銹鋼基體）
配置記憶卡（在供貨范圍內） EEPROM（μSIM 卡：不使用軟件工具即可保存與設備更換相關的所有參數
（如不同的現場總線或控制器設置））
LED 顯示基于 NAMUR NE107 的 RGB LED
功率參數
額定流量范圍（Q額定） 10 mlN/min…160 lN/min (N2)
測量范圍1:50，1:100 可選
最大工作壓力10 bar（145 psi），MFC 的最大工作壓力取決于閥門的有效通徑
測量精度±0.8% o. R. ±0.3% F. S.（1分鐘預熱時間后）
重復精度±0.1% F. S.
穩定時間 (MFC)/響應時間 (MFM) (t95%) <300 ms
執行機構（比例閥） 無電流關閉
閥門公稱直徑0.05…8 mm
kVS 值0.00006…1.1 m3/h
電氣參數
工作電壓24 V DC
功率消耗1.) 1 W（作為 MFM）
最大3…17.5 W 對于 MFC，最大工作壓力取決于介質和閥門的有效通徑
電壓公差±10%
殘余波紋度±2%
電氣接口M12 插頭，5 芯
介質參數
工作介質中性、未受污染的氣體，如需使用其他介質，請咨詢我們
校準介質工作氣體或空氣
介質溫度-10°C…+70°C
（對于氧氣，-10°C…+60°C）
工藝/管道接口和通信
管道接口NPT ?"、G ?"、法蘭、夾緊環或真空螺紋接頭，其他接頭可應要求提供
數字（通信）接口CANopen、基于 CAN 的 büS 或 PROFIBUS DP
模擬接口4…20 mA、0…20 mA、0…10 V 或 0…5 V
輸入阻抗 > 20 kΩ（電壓）或 < 300 Ω（電流）
最大電流：10 mA（電壓輸出端）；最大負載：600 Ω（電流輸出端）
環境與安裝
安裝位置水平或豎直
環境溫度-10°C…+50°C（可應要求提供更高溫度的配置）
防護等級IP65
附件
軟件工具Bürkert Communicator 軟件
詳細信息請參閱第 “9.1. Bürkert Communicator 軟件”在第 16 頁 章。
1.) 這些信息基于典型的功率消耗（在 23°C 環境溫度、額定流量和 30 分鐘的調節模式下）。根據 UL 61010-1 的信息可能有所不同（參見使用說明書）。

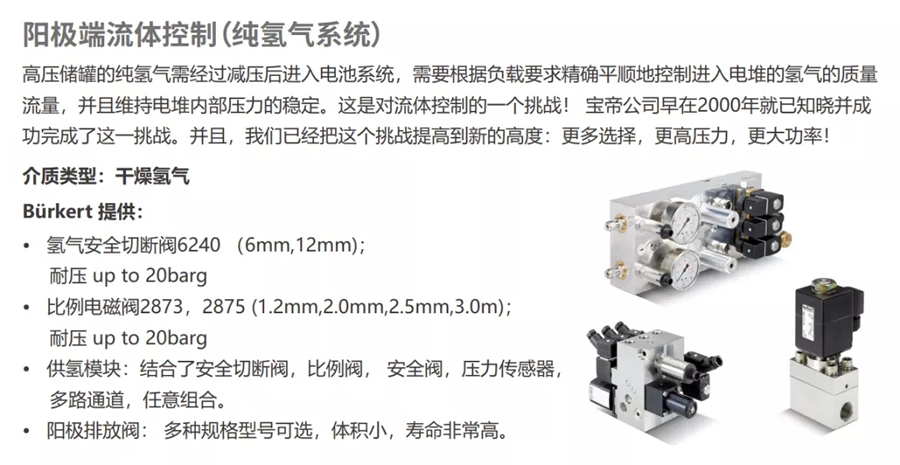

涵蓋氫能基礎設施、燃料電池、核心零部件、材料、燃料電池整車制造、產業合作，以及制氫、儲存、運輸、氫氣利用等，是中國頗具規模的氫能與燃料電池盛會之一。我們提供燃料電池系統供氫安全切斷電磁閥，保證電堆供氫充足、穩定、平順的比例電磁閥，以及用在氫氣循環回路的排氫閥和排水閥等。我們還能夠根據客戶要求定制開發集成化的陽極側供氫模塊配備（適合電池系統框架集成的底版安裝形式）以及帶有ATEX防爆認證的電磁閥和比例閥。

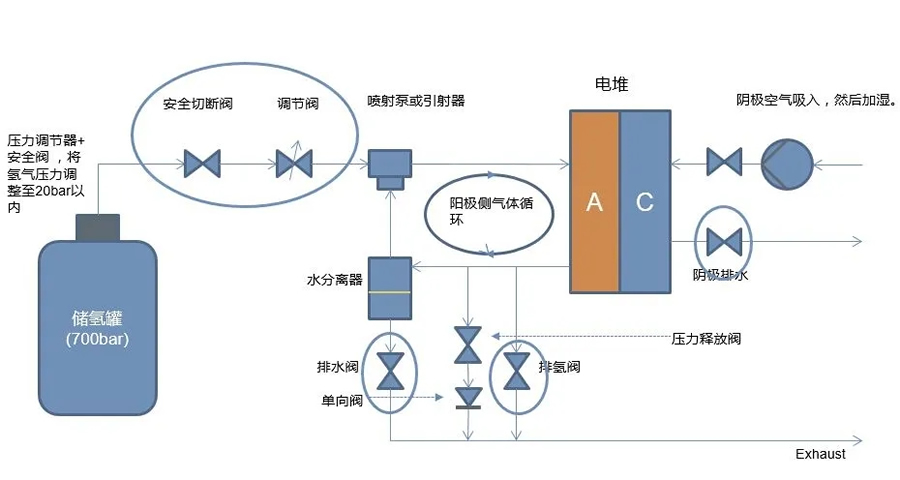

車用燃料電池系統原理圖，圈內為 Bürkert 組件：
提供有關電池堆棧方面的全面支持，該技術方案采用Bürkert比例電磁閥、質量流量計、溫度和壓力傳感器等產品配置成氫燃料供應裝置，體積小、重量輕，結構緊湊，可使燃料電池在最佳條件下運行。

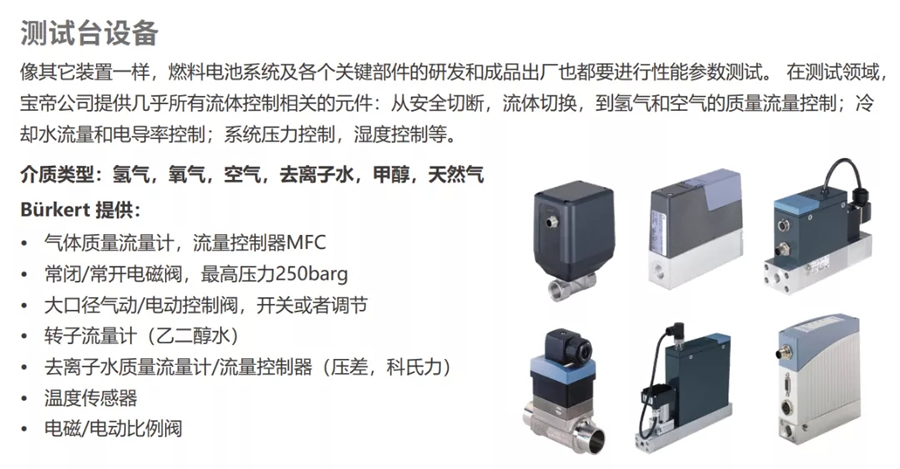

除了電池系統本身，我們公司還提供用于燃料電池測試臺架的幾乎所有流體控制相關的元器件，如氫氣、空氣的開關控制閥，H2、空氣的質量流量計和控制器, 冷卻水的調節控制閥，電導率傳感器，流量計，電磁比例閥和電動比例閥等。
介質類型：氫氣、 氧氣 、空氣、去 離子 水、甲醇

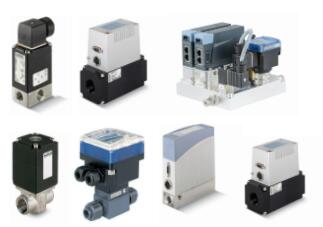

Bürkert 組件：
- 質量流量控制器、質量流量變送器
- 壓力傳 感 器/控制器
- 常閉（NC）關斷閥（電磁和氣動）
- 流量傳感器
- 液體流 量 控制器、液體流量變送器
- 溫度傳感器/控制器
- 比例電磁閥
|
